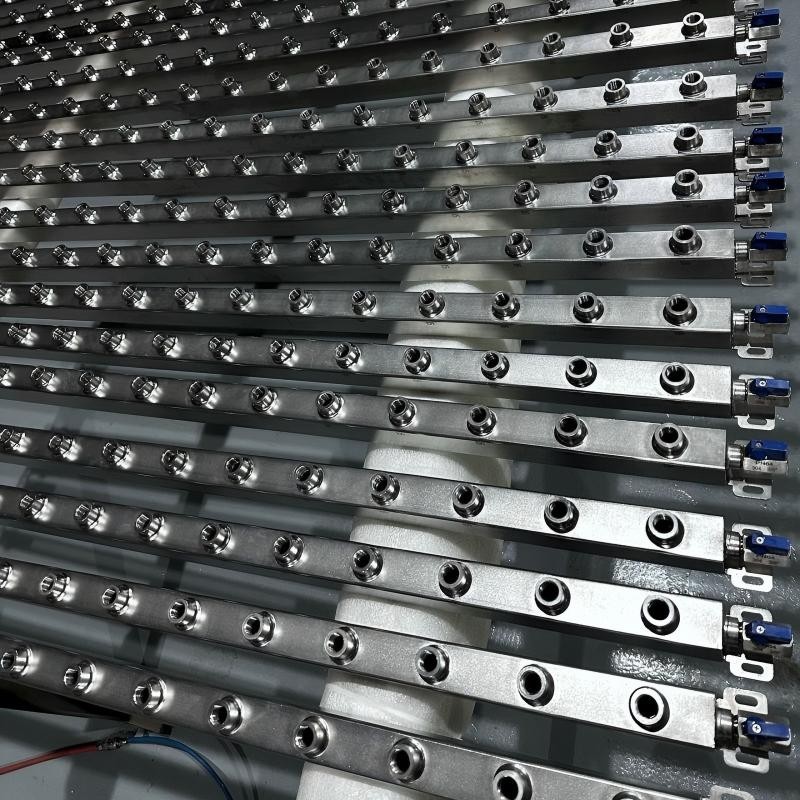

Ống làm mát ngâm
Ống làm mát ngâm là giải pháp ống thép không gỉ có độ chính xác được thiết kế dành cho hệ thống làm mát bằng chất lỏng-ngâm trực tiếp và hiệu suất-cao trong trung tâm dữ liệu AI, bộ CDU và quản lý nhiệt lưu trữ năng lượng. Có sẵn ở cấp độ 304 và 316L với độ nhám bề mặt bên trong xuống Ra Nhỏ hơn hoặc bằng 0,4 μm, thành phần này đáp ứng các tiêu chuẩn ASTM A312 và JIS G3459, được hỗ trợ bởi quá trình sản xuất được chứng nhận ISO 9001:2015 và ISO 3834.
[ISO 9001:2015] [ISO 3834] [CE] [RoHS] [11+ năm] · [12.000 tấn/năm] · [20+ quốc gia] · [600+ dự án]
[Nhận báo giá] — kỹ sư của nhà sản xuất sẽ phản hồi trong vòng 24 giờ
Giơi thiệu sản phẩm
Rủi ro rò rỉ trong hệ thống làm mát ngâm
Làm mát nhúng sẽ luân chuyển chất làm mát dựa trên chất điện môi hoặc glycol{0}}trực tiếp trên phần cứng máy chủ. Một khuyết tật mối hàn duy nhất sẽ tạo ra con đường cho chất làm mát tiếp cận các thiết bị điện tử nhạy cảm.
- Rủi ro: Rò rỉ vi mô-hàn trong chu trình nhiệt gây thất thoát chất làm mát và tắt máy chủ - chi phí thay thế vượt quá 50.000 USD mỗi giá trong thời gian ngừng hoạt động
- Nguyên nhân cốt lõi: Hàn TIG thủ công tạo ra độ xuyên thấu không đồng đều; bộ xử lý bên ngoài thiếu khả năng che chắn bầu không khí được kiểm soát
- Tác động: Quá trình tái{0}}đạt tiêu chuẩn hệ thống mất 3-6 tháng, trì hoãn việc vận hành trung tâm dữ liệu
Sự không nhất quán về kích thước giữa các lô
Việc mua ống-của nhiều nhà cung cấp gây ra sai lệch dung sai làm đứt các kết nối đa dạng trong quá trình lắp ráp.
- Rủi ro: Độ lệch đường kính ngoài ±0,15 mm cản trở việc lắp đặt phù hợp - việc làm lại hiện trường sẽ mất thêm 4-6 giờ cho mỗi giá
- Nguyên nhân cốt lõi: Các nhà cung cấp không có-hình thành và kiểm tra nội bộ không thể nắm giữ hình học-đến{2}}lô
- Tác động: Đội lắp đặt từ chối tới 8% số ống nhận được, buộc phải đặt hàng lại-khẩn cấp với mức giá cao
Ô nhiễm bề mặt trong vòng làm mát
Độ nhám bề mặt bên trong bẫy các hạt làm tăng tốc độ mài mòn của bơm và làm giảm hiệu suất nhiệt của chất làm mát.
- Rủi ro: Bề mặt Ra > 0,8 μm tích tụ các mảnh vụn; hiệu suất truyền nhiệt giảm 12-15% trong vòng 18 tháng
- Nguyên nhân cốt lõi: Thiếu các bước tẩy và thụ động để lại cặn và lớp oxit bên trong ống
- Tác động: Chu kỳ thay thế chất làm mát rút ngắn từ 36 tháng xuống còn 12 tháng, tăng chi phí vận hành lên 23%
Nếu bạn gặp phải những thách thức này, Ống làm mát ngâm được thiết kế để loại bỏ từng chế độ hỏng hóc thông qua các quy trình vật liệu, hàn và bề mặt được kiểm soát.
Sự khác biệt cốt lõi so với truyền thống trong ngành
| Kích thước | Sản phẩm này | Công nghiệp thông thường | Giá trị chênh lệch |
| Độ nhám bề mặt bên trong | Ra Nhỏ hơn hoặc bằng 0,4 μm (đánh bóng + thụ động) | Ra 0,8–1,6 μm (khi-cuộn) | Đường dẫn dòng chảy mượt mà hơn 50–75%; tích lũy hạt giảm 60% |
| Quá trình hàn | Kiểm soát ISO 3834 + hàn quỹ đạo | TIG thủ công không có điều khiển khí quyển | Sự thâm nhập mối hàn nhất quán; rủi ro rò rỉ giảm theo một mức độ lớn |
| Kiểm tra rò rỉ | Kiểm tra 100% - kiểm tra áp suất + phát hiện rò rỉ khí heli tùy chọn | Thử nghiệm dựa trên mẫu-(5–10%) | Mỗi ống được xác minh trước khi giao hàng; bất ngờ rò rỉ trường bằng không |
| Dung sai kích thước | ± 0,05 mm trên OD và độ dày thành | ± 0,15 mm điển hình | Trực tiếp phù hợp với đa tạp; việc cài đặt lại bị loại bỏ |
| Lớp vật liệu | 304 / 316L có báo cáo thử nghiệm tại nhà máy được chứng nhận | Các nguồn hỗn hợp hoặc không{0}}được chứng nhận | Truy xuất nguồn gốc thành phần đầy đủ theo tiêu chuẩn ASTM A312 / JIS G3459 |
| tính nhất quán từ-đến{1}}hàng loạt | Xác minh máy quang phổ cho mỗi lô đến | Chỉ kiểm tra trực quan | Hiệu suất nhất quán trên 100% số lô được giao |
| Tổng chi phí 5 năm | Hạ thấp - không cần làm lại, không thay chất làm mát, không có thời gian ngừng hoạt động | Sửa lỗi trường - cao hơn,-đặt hàng lại, giảm hiệu quả | Ước tính tổng chi phí thấp hơn 30% trong 5 năm |
Quy trình sản xuất
- Xác minh nguyên liệu thô → phân tích hóa học bằng máy quang phổ theo tiêu chuẩn ASTM A751 → [thiết bị kiểm tra vật liệu] → [xác nhận cấp + số nhiệt]
- Tạo hình ống có độ chính xác cao- → đo kích thước đến ±0,05 mm → [máy tạo hình chính xác]
- Hàn có kiểm soát (TIG quỹ đạo) → Được chứng nhận ISO 3834 → độ xuyên thấu của mối hàn được xác minh theo ISO 5817
- Xử lý bề mặt bên trong → đánh bóng, tẩy rửa, thụ động hóa thành Ra Nhỏ hơn hoặc bằng 0,4 μm → [dây đánh bóng]
- Kiểm tra rò rỉ → kiểm tra áp suất 100%; tùy chọn helium theo thông số kỹ thuật của khách hàng → [giàn thử rò rỉ]
- Bao bì sạch →-niêm phong chống ô nhiễm để tích hợp hệ thống trực tiếp
Thành phần cốt lõi
- Vật liệu cơ bản: thép không gỉ 316L / 304 - báo cáo thử nghiệm nhà máy được chứng nhận theo tiêu chuẩn ASTM A312|Nguồn nhà máy châu Âu
- Thiết bị hàn: đầu hàn quỹ đạo có lớp bảo vệ argon (độ tinh khiết 99,99%) - đảm bảo độ sâu xuyên thấu nhất quán
- Xử lý bề mặt: dây chuyền tẩy rửa và thụ động nhiều giai đoạn - loại bỏ cặn và khôi phục lớp oxit crom
Kiểm tra chất lượng
- Kiểm tra đầu vào → thành phần hóa học theo tiêu chuẩn ASTM A751 → phù hợp với cấp độ và số nhiệt
- Trong-kiểm tra quy trình → đo kích thước đến ±0,05 mm → OD, độ dày thành, chiều dài đã được xác minh
- Kiểm tra mối hàn → kiểm tra trực quan + thẩm thấu theo ISO 5817 → mức chấp nhận B
- Kiểm tra rò rỉ 100% → kiểm tra áp suất ở áp suất làm việc 1,5× → rò rỉ cho phép bằng 0
Tỷ lệ lỗi: Nhỏ hơn hoặc bằng 0,3%. Bên thứ ba-kiểm tra: SGS / TÜV / BV được cung cấp theo yêu cầu.
Các ngành ứng dụng
| Ngành công nghiệp | Ứng dụng điển hình | Thông số kỹ thuật được đề xuất | Môi trường hoạt động |
| Trung tâm dữ liệu AI | Bể làm mát ngâm máy chủ & kết nối CDU | 316L, Ra Nhỏ hơn hoặc bằng 0,4 μm | Chất làm mát điện môi hoặc glycol, hoạt động liên tục |
| Lưu trữ năng lượng | Đa tạp quản lý nhiệt pin | 304 hoặc 316L, tường 0,5–1,5 mm | Nước tinh khiết hoặc vòng nước khử ion |
| Điện toán hiệu suất cao- | Giá máy chủ và bộ trao đổi nhiệt được làm mát bằng chất lỏng- | 316L, uốn cong tùy chỉnh | Hỗn hợp nước Glycol-, chu kỳ hoạt động 24/7 |
| Quản lý nhiệt công nghiệp | Hệ thống CDU và vòng làm mát quy trình | 316L,-đã thử nghiệm áp suất | Hóa chất làm mát mạnh mẽ |
Câu hỏi thường gặp
Thời gian sản xuất ống làm mát ngâm tiêu chuẩn là bao lâu?
+
-
Ống tiêu chuẩn 304/316L sẽ được giao trong vòng 7–15 ngày làm việc kể từ khi xác nhận đơn hàng. Đối với các cụm lắp ráp uốn cong hoặc đa dạng-tùy chỉnh, thời gian thực hiện kéo dài đến 15–25 ngày làm việc tùy thuộc vào độ phức tạp. Sản xuất nhanh cho các dự án khẩn cấp có sẵn với sự phối hợp - giao hàng nhanh hơn 30% được xác nhận trong vòng 24 giờ kể từ khi bạn yêu cầu.
Việc kiểm tra rò rỉ được thực hiện như thế nào trước khi giao hàng?
+
-
Mỗi ống đều trải qua thử nghiệm áp suất thủy tĩnh 100% ở áp suất làm việc 1,5 × theo tiêu chuẩn ASTM A999. Đối với các ứng dụng có mức độ tới hạn-cao, tính năng phát hiện rò rỉ khí heli tùy chọn đạt được độ nhạy 1×10⁻⁹ mbar·L/s. Cả hai phương pháp đều tuân theo các quy trình đã được lập thành văn bản theo tiêu chuẩn quản lý chất lượng ISO 9001:2015.
Bạn có thể đảm bảo độ nhám bề mặt nào cho việc làm mát ngâm?
+
-
Độ nhám bề mặt bên trong được kiểm soát ở mức Ra Nhỏ hơn hoặc bằng 0,4 μm theo thông số kỹ thuật tiêu chuẩn, được đo theo tiêu chuẩn ISO 4287 bằng phép đo cấu hình tiếp xúc. Đối với các ứng dụng cực kỳ sạch, Ra Nhỏ hơn hoặc bằng 0,2 μm có thể đạt được thông qua quá trình đánh bóng điện mở rộng. Điều này làm giảm sự tích tụ hạt và duy trì sự tuần hoàn chất làm mát ổn định trong quá trình vận hành kéo dài.
Vật liệu 304 và 316L có được chứng nhận đạt tiêu chuẩn quốc tế không?
+
-
Đúng. Tất cả các lô nguyên liệu đều bao gồm các báo cáo thử nghiệm tại nhà máy được xác minh theo tiêu chuẩn ASTM A312 và JIS G3459. Mỗi lô đều được phân tích thành phần hóa học bằng quang phổ và xác minh tính chất cơ học. Tài liệu chứng nhận vật liệu được cung cấp cùng với mỗi lô hàng để truy xuất nguồn gốc đầy đủ.
Bạn có thể cung cấp tài liệu chất lượng đầy đủ cho việc kiểm tra nhà cung cấp không?
+
-
Đúng. Tài liệu bao gồm chứng chỉ ISO 9001:2015 và ISO 3834, báo cáo thử nghiệm nhà máy vật liệu, hồ sơ kiểm tra kích thước, báo cáo kiểm tra mối hàn và chứng chỉ kiểm tra áp suất. Việc kiểm tra của bên thứ ba-do SGS, TÜV hoặc BV thực hiện có thể được sắp xếp trước khi vận chuyển.
