Trung tâm dữ liệu làm mát ngâm chất lỏng



Quyết định cấp vật liệu: 304 so với 316L trong chất làm mát ngâm

Chất làm mát trong trung tâm dữ liệu làm mát ngâm chất lỏng không phải là nước tinh khiết. Chất lỏng ngâm một pha-thường là hydrocacbon tổng hợp hoặc hợp chất flo hóa; chất lỏng hai pha- sôi và ngưng tụ bên trong bể. Hỗn hợp nước Glycol{4}}xuất hiện ở vòng thứ cấp. Mỗi loại hóa chất tương tác khác nhau với thép không gỉ, đó là lý do tại sao các kỹ sư của China Super Tech yêu cầu thông số kỹ thuật chất làm mát của bạn trước khi đề xuất loại:

• 316L- chứa molypden (2-3%), giúp ổn định màng thụ động chống lại sự tấn công của clorua. Được khuyến nghị khi vòng lặp thứ cấp sử dụng nước glycol có chất phụ gia bị ức chế hoặc khi cơ sở nằm trong môi trường ven biển nơi clorua trong không khí làm tăng tốc độ rỗ. Chi phí vật liệu cao hơn 304 là khoảng 15-20%, nhưng trong một hệ thống được thiết kế cho 10+ năm sử dụng, việc thay thế một ống góp bị ăn mòn có chi phí gấp 10-50 lần khoản phí bảo hiểm đó.
• 304- thích hợp cho các vòng nước khử ion và hệ thống khép kín nơi hóa học chất làm mát được kiểm soát chặt chẽ. Đây là loại phù hợp cho đường ống bên trong CDU nơi chất lỏng không bao giờ nhìn thấy clorua.
• Chứng nhận vật liệu- mỗi lô đều có giấy chứng nhận của nhà máy và báo cáo thành phần hóa học theo tiêu chuẩn ASTM A312 hoặc JIS G3459, được xác minh bằng thử nghiệm bằng máy quang phổ đầu vào. Theo tiêu chuẩn ISO 9001:2015, mỗi lô hàng được lưu giữ trong 90 ngày, do đó các tranh chấp về chất lượng sẽ được truy nguyên.

Việc luyện kim không quan trọng bằng việc xác minh. Nhãn 316L không có báo cáo của máy quang phổ chỉ là nhãn.

Các biện pháp kiểm soát sản xuất giúp ngăn chặn sự cố tại hiện trường

11 năm sản xuất ống thép không gỉ của China Super Tech đã tạo ra một chuỗi quy trình đặc biệt cho nhiệm vụ làm mát bằng chất lỏng. Nhà máy ở Trung Quốc hoạt động như một cơ sở tích hợp - nguyên liệu thô, tạo hình, hàn, xử lý bề mặt, gia công, kiểm tra và lắp ráp, tất cả đều diễn ra dưới một mái nhà. Yếu tố duy nhất đó sẽ loại bỏ rủi ro phối hợp gây khó khăn cho chuỗi cung ứng của nhiều{4}}nhà cung cấp, trong đó nhà máy sản xuất ống đổ lỗi cho nhà chế tạo và nhà chế tạo đổ lỗi cho người hoàn thiện.

So sánh chi phí thực tế: Ống giá rẻ so với Tổng chi phí dự án

Một người quản lý mua sắm ở Singapore đã so sánh báo giá cho các ống làm mát bằng chất lỏng 316L và nhận thấy mức chênh lệch 58% giữa người trả giá thấp nhất và cao nhất ($5 so với $12 mỗi đơn vị tương đương). Ống của người trả giá thấp nhất được giao đến với độ lệch kích thước giữa các lô - một số phần sẽ không vừa với cổng CDU, buộc phải làm lại hiện trường tiêu tốn khoản tiết kiệm rõ ràng. Như một khách hàng đã nói: "Nhà cung cấp rẻ nhất không phải lúc nào cũng là lựa chọn hiệu quả nhất về mặt chi phí. Chúng tôi quan tâm nhiều hơn đến tổng chi phí của dự án".

Chi phí rò rỉ trong trung tâm dữ liệu làm mát ngâm chất lỏng không phải là ống thay thế. Đó là chất làm mát bị cạn kiệt, máy chủ không hoạt động, thời hạn triển khai bị trễ và số giờ kỹ thuật dành để tìm ra lỗi. Một ống góp bị lỗi trong quá trình thử nghiệm-đốt cháy, làm trì hoãn quá trình vận hành toàn bộ cơ sở. Các nhà cung cấp không có-thử nghiệm nội bộ có thể bỏ sót các lỗi hàng loạt chỉ xuất hiện sau khi cài đặt.

Yếu tố chi phí	Ống công nghiệp tiêu chuẩn	Làm mát bằng chất lỏng-Ống cấp
Đơn giá	Giảm 15-20%	Cao hơn, phản ánh khả năng kiểm soát quy trình chuyên dụng
Hoàn thiện bề mặt bên trong	Ra >1,0 μm - hạt tích lũy trong quá trình hoạt động	Ra Nhỏ hơn hoặc bằng 0,4 μm - Đường dẫn dòng chảy êm ái, chất làm mát ổn định theo thời gian
Kiểm soát chất lượng mối hàn	Quy trình thủ công,-phụ thuộc vào nhà điều hành	Hàn quỹ đạo, được chứng nhận ISO 3834 cho độ xuyên thấu nhất quán
Kiểm tra trước khi vận chuyển	Kiểm tra tại chỗ hoặc không kiểm tra	Kiểm tra rò rỉ 100% cộng với xác minh kích thước
Rủi ro làm lại hiện trường	Độ trôi chiều theo lô	Tính nhất quán của lô được duy trì thông qua kiểm soát quy trình
Tổng chi phí dự án	Giá mua thấp hơn, chi phí lắp đặt và sửa chữa cao hơn	Giá mua cao hơn, rủi ro thất bại thấp hơn

Ống làm mát bằng chất lỏng-người chiến thắng được đề xuất phù hợp với hóa chất làm mát và được xác minh theo từng đợt. Trong cơ sở hạ tầng làm mát ngâm, đường ống chỉ chiếm một phần nhỏ trong tổng chi phí hệ thống nhưng lại là một điểm hỏng hóc duy nhất cho toàn bộ cơ sở.

Ứng dụng trên bản đồ làm mát trung tâm dữ liệu

Kiến trúc trung tâm dữ liệu làm mát ngâm bằng chất lỏng khác nhau, nhưng các yêu cầu về ống thép không gỉ tập hợp thành ba mô hình triển khai. Chương trình sản xuất của China Super Tech bao gồm tất cả:

• Làm mát ngâm một pha- máy chủ chìm trong chất lỏng điện môi; vòng tuần hoàn yêu cầu bề mặt bên trong sạch sẽ để giữ cho chất lỏng không có các hạt; 316L thường được chỉ định cho vòng thứ cấp nơi sử dụng hỗn hợp nước glycol-
• Làm mát ngâm hai pha- chất lỏng sôi và ngưng tụ; vòng kín yêu cầu tính toàn vẹn của mối hàn và các mối nối-chặt không bị rò rỉ; hàn quỹ đạo và kiểm tra rò rỉ 100% là không thể-thương lượng được

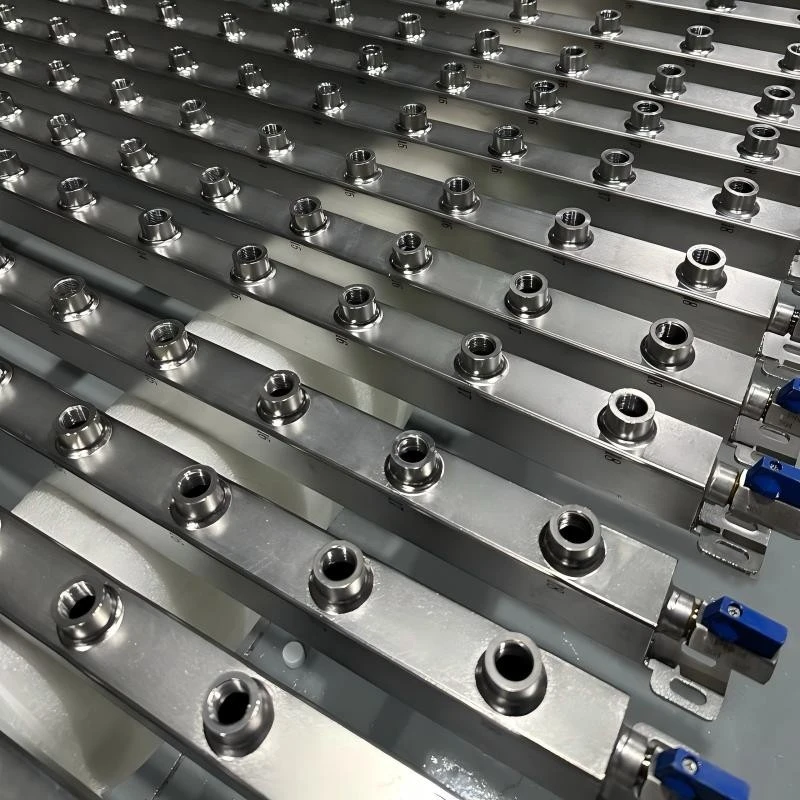

• CDU và hệ thống loại bỏ nhiệt- bộ phận phân phối chất làm mát dẫn chất lỏng giữa bể và bộ làm mát khô hoặc tháp giải nhiệt; đa tạp và cụm tiêu đề yêu cầu kích thước tùy chỉnh để phù hợp với dấu chân CDU nhỏ gọn

Ngoài các trung tâm dữ liệu, ống tương tự còn phục vụ các hệ thống lưu trữ năng lượng và quản lý nhiệt công nghiệp, nơi các bộ pin và thiết bị điện tử tạo ra nhiệt phải được loại bỏ liên tục. Các biện pháp kiểm soát sản xuất giống hệt nhau; chỉ có chất làm mát hóa học và sự thay đổi nhiệt độ vận hành.

Những câu hỏi mà người mua hỏi trước khi tìm nguồn cung ứng ống làm mát ngâm

Câu hỏi 1: Thời gian thực hiện điển hình cho các ống góp làm mát bằng chất lỏng tùy chỉnh là bao nhiêu?

Ống thẳng tiêu chuẩn sẽ được giao trong vòng 2-3 tuần tùy theo số lượng. Các ống góp và lắp ráp tùy chỉnh cần 4-5 tuần kể từ khi phê duyệt bản vẽ, bao gồm cả việc tạo nguyên mẫu. Năng lực sản xuất 12.000 tấn hàng năm cho phép đẩy nhanh tiến độ thực hiện các dự án cấp bách. Các mốc thời gian cuối cùng được trích dẫn dựa trên bộ bản vẽ cụ thể của bạn.

Câu hỏi 2: Độ nhám bề mặt bên trong ảnh hưởng như thế nào đến hiệu suất chất làm mát trong hệ thống ngâm?

Bề mặt bên trong gồ ghề tạo ra các vị trí nơi các hạt tích tụ theo thời gian. Khi sự tích tụ tăng lên, dòng chất làm mát trở nên hỗn loạn, hiệu suất truyền nhiệt giảm và chất lỏng có thể cần được thay thế sớm. Ra Bề mặt hoàn thiện nhỏ hơn hoặc bằng 0,4 μm giữ cho đường dẫn dòng chảy trơn tru, giảm độ bám dính của hạt và duy trì hiệu suất nhiệt ổn định trong suốt thời gian vận hành của hệ thống.

Câu 3: Bạn có cung cấp chứng nhận vật liệu và báo cáo thử nghiệm với mỗi lô hàng không?

Mỗi lô hàng đều bao gồm giấy chứng nhận của nhà máy đối với nguyên liệu thô, báo cáo thành phần hóa học theo tiêu chuẩn hiện hành (ASTM A312 hoặc JIS G3459) và báo cáo kiểm tra của nhà sản xuất bao gồm các phép đo kích thước và kết quả kiểm tra rò rỉ. Tài liệu RoHS, REACH và CE có sẵn theo yêu cầu theo yêu cầu thị trường của bạn.

Câu 4: Những phương pháp hàn nào được sử dụng cho các bộ phận làm mát bằng chất lỏng?

Nhà máy sử dụng các quy trình được kiểm soát bao gồm công nghệ hàn quỹ đạo, được chứng nhận theo tiêu chuẩn ISO 3834. Hàn quỹ đạo mang lại sự thâm nhập mối hàn tự động, có thể lặp lại giúp giảm thiểu sự biến đổi của con người. Đối với các cụm lắp ráp tùy chỉnh, quy trình hàn được đánh giá phù hợp với yêu cầu về áp suất và rò rỉ của ứng dụng trước khi sản xuất.

Câu 5: Bạn có thể sản xuất ống vuông cho ống góp bể ngâm không?

Ống vuông có kích thước từ 10×10 mm đến 80×80 mm, với độ dày thành từ 0,5 đến 3,0 mm và chiều dài lên tới 6.000 mm. Các bộ phận uốn cong và ống góp tùy chỉnh cũng được sản xuất-tại nhà. Dung sai kích thước được kiểm soát để hỗ trợ căn chỉnh cổng chính xác trong quá trình tích hợp hệ thống.

Câu 6: Việc kiểm tra nào được thực hiện trước khi giao hàng?

Mọi sản phẩm đều trải qua-giai đoạn kiểm tra: xác minh vật liệu đầu vào,-đo kích thước trong quy trình, kiểm tra chất lượng hàn, xác minh bề mặt bên trong và kiểm tra rò rỉ 100%. Các phương pháp kiểm tra rò rỉ bao gồm kiểm tra áp suất và phát hiện rò rỉ khí heli, tùy thuộc vào thông số kỹ thuật của bạn. Bao bì cuối cùng được niêm phong sau khi làm sạch để tránh ô nhiễm trong quá trình vận chuyển.

Một rò rỉ nhỏ tạo ra một thất bại rất tốn kém

Giám đốc kỹ thuật của một cơ sở điện toán hiệu suất cao-đã tóm tắt các vấn đề nguy hiểm: "Một sự cố rò rỉ nhỏ trong hệ thống làm mát bằng chất lỏng có thể gây ra một lỗi rất đắt giá". Hệ thống sản xuất của Chinese Super Tech được xây dựng dựa trên một sự thật duy nhất đó - từ nguyên liệu thô đã được xác minh bằng quang phổ kế-đến hàn quỹ đạo theo tiêu chuẩn ISO 3834, từ Ra Nhỏ hơn hoặc bằng 0,4 μm bề mặt bên trong đến kiểm tra rò rỉ 100% trước khi giao hàng.

Nhà sản xuất cung cấp ống, ống góp và cụm lắp ráp tùy chỉnh bằng thép không gỉ 304 và 316L cho các quốc gia 20+, được hỗ trợ bởi 11 năm kinh nghiệm và các chứng chỉ ISO 9001, ISO 14001, ISO 45001, ISO 3834 và CE. Việc trình bày thông số kỹ thuật chất làm mát và kích thước cổng cho nhóm kỹ thuật là tất cả những gì cần thiết để nhận được giải pháp chống rò rỉ-phù hợp với kiến ​​trúc trung tâm dữ liệu làm mát ngâm trong chất lỏng của bạn.

Yêu cầu báo giá - kỹ sư sẽ phản hồi trong vòng 24 giờ với các đề xuất về vật liệu và tiến trình giao hàng.
